UN GHID COMPLET ȘI UTIL PENTRU TIPURI DE PANOURI DE ACCES ȘI PAȘI DE INSTALARE

Ce este un panou de acces pentru gips-carton și de ce contează?

Un panou de acces pentru gips-carton este o ușă detașabilă sau cu balamale instalată la nivel de un perete sau un tavan din gips-carton, oferind o deschidere utilă pentru a ajunge la opriri de instalații sanitare, cutii de joncțiune electrice, amortizoare HVAC sau componente structurale fără a tăia de fiecare dată gips-cartonul finit. Alegerea tipului potrivit de panou și instalarea lui corectă prima dată economisește ore de muncă de reparații și previne deteriorarea costisitoare a gips-cartonului la fiecare apel de service viitor.

Potrivit estimărilor industriei, o poziție prost sau de dimensiune greșită panou de acces adaugă în medie 2–4 ore de lucrări de remediere per vizită de service. Acest ghid acoperă toate categoriile majore de panouri, regulile critice de dimensionare și încadrare și o prezentare completă a instalării, astfel încât antreprenorii și bricolatorii să poată rezolva o singură dată.

Principalele tipuri de panouri de acces pentru gips-carton

A înțelege ce tip de panou se potrivește proiectului dvs. este cea mai importantă decizie. Alegerea greșită duce la goluri, zdârâituri, erori de cod sau panouri care pur și simplu nu pot fi deschise în spații înguste.

Panouri standard pentru gips-carton cu flanșă

Acestea sunt cele mai comune panouri rezidențiale. Un cadru din metal sau plastic cu o flanșă de gips-carton este fixat într-o deschidere brută încadrată, iar ușa însăși acceptă o încrustație de gips-carton, astfel încât panoul să se integreze perfect în peretele din jur. Dimensiunile tipice variază de la 6×6 inci până la 24×24 inci. Sunt cele mai potrivite pentru pereții și tavanele care sunt vopsite după instalare, producând un finisaj aproape invizibil.

Panouri de acces la nivel (șurubelniță-zăvor)

Panourile încastrate au o ușă solidă din metal sau plastic care se așează exact la nivelul suprafeței peretelui. Un zăvor cu șurubelniță cu un sfert de tură ține ușa închisă. Acestea sunt obișnuite în clădirile comerciale, încăperile utilitare și spațiile mecanice în care un finisaj invizibil este mai puțin important decât intrarea rapidă, accesibilă instrumentelor. Dimensiunile comerciale standard includ 12×12, 14×14 și 16×16 inchi , deși dimensiunile personalizate sunt disponibile pe scară largă.

Panouri de acces rezistente la foc

Obligat de cod ori de câte ori o deschidere de acces pătrunde într-un ansamblu de perete sau tavan rezistent la foc - de exemplu, un perete de coridor cu o durată de 1 oră sau 2 ore într-o clădire multifamilială sau o structură comercială. Aceste panouri poartă o listă UL (cum ar fi UL 10B sau UL 10C) și folosesc de obicei o construcție din oțel de calibrul 20 sau mai greu, cu etanșări intumescente. Utilizarea unui panou neevaluat într-un ansamblu rezistent la incendiu este o încălcare a codului care poate duce la inspecții eșuate și la expunerea la răspundere.

Panouri izolate de acces

Folosit în pereții exteriori, trapele de mansardă și tavanele spațiilor târâtoare unde performanța termică contează. Un miez izolat (de obicei poliizocianurat rigid sau spumă EPS) este lipit de panoul ușii. Panourile izolate de calitate ating valori R între R-10 și R-20 , ajutând la menținerea integrității anvelopei clădirii. Căutați panouri cu o garnitură continuă în jurul perimetrului pentru a preveni infiltrarea aerului.

Panouri ipsos-stop (mud-in).

Conceput pentru tencuiala furnirată sau finisaje de acoperire, mai degrabă decât gips-carton cu bandă. Cadrul are un picior de retur mai larg care acționează ca o șapă de ipsos. După tencuire, doar o linie fină de păr dezvăluie perimetrul panoului. Acestea sunt alegerea corectă pentru proiectele de renovare istorică care utilizează sisteme de tencuială umedă.

Sisteme de panouri amovibile

În unele aplicații – în special deasupra tavanelor suspendate sau în urmăriri mecanice – este de preferat un panou complet detașabil fără balamale. Aceste panouri se fixează sau se potrivesc prin frecare într-un cadru și pot fi ridicate în întregime, permițând trecerea echipamentelor mari sau a țevilor prin deschidere. Sunt frecvente în construcțiile industriale și de ospitalitate.

Blocarea panourilor de acces

Pentru panourile din zonele cu acces public care conțin panouri electrice, opritoare de gaz sau comenzi sensibile, în ușă este integrat un cilindru cu cheie sau un lacăt. Majoritatea codurilor de construcție necesită panouri de blocare pentru carcasele electrice accesibile publicului. Opțiunile de blocare cu cilindru includ miezuri standard cu cheie sau miezuri interschimbabile Best/Falcon pentru sistemele cu cheie principală.

Dimensiunea panoului de acces și cerințele de încadrare

Dimensiunea corectă a deschiderii brute și cadrul solid nu sunt negociabile. Un panou care se află într-un cadru subdimensionat sau nepătrat nu se va închide niciodată plat sau etanșează corespunzător.

Cum să determinați dimensiunea corectă a panoului

Deschiderea de acces trebuie să fie suficient de mare pentru ca brațul unei persoane – sau în mod ideal partea superioară a corpului unei persoane – să ajungă la cea mai adâncă componentă care poate fi utilizată. Ca regulă practică:

• Acces la supapă sau închidere (o singură supapă): 12×12 inci minim
• Acces la caseta de joncțiune electrică: 14×14 inci minim conform NEC 314.29
• Curățare instalații sanitare sau acces la capcane: 18×18 inci minim
• Intrare pe întregul corp (trapă pentru spațiul de accesare): 22×30 inci minim conform IRC R408.4

Verificați întotdeauna modificările codurilor locale, deoarece unele jurisdicții necesită dimensiuni minime mai mari.

Încadrarea deschiderii aspre

Deschiderea brută trebuie să fie încadrată cu suporturi duble și plăci de prag dacă se încadrează între două știfturi, sau cu știfturi infirme și blocare dacă întrerupe un singur compartiment de știfturi. Deschiderea brută ar trebui să fie cu ¼ inch până la ½ inch mai mare decât dimensiunea de deschidere brută a panoului pe fiecare parte pentru a permite reglarea nivelului și a nivelului. Utilizați un nivel și un pătrat pe fiecare membru al cadrului - un cadru de panou instalat chiar și cu 1/8 inch se va lega la închidere.

Considerații privind distanța dintre montant și grinzi

Cadrul central de 16 inchi standard găzduiește panouri cu lățime de până la 14 inchi, fără încadrare suplimentară. Pentru încadrarea centrală de 24 inchi, panourile cu lățime de până la 22 inchi se potrivesc într-un singur compartiment. Orice panou mai lat decât un singur compartiment necesită elemente de cadru dublate pe fiecare parte pentru a menține integritatea structurală a peretelui.

Instrumente și materiale necesare pentru instalare

Adunarea totul înainte de a începe împiedică călătoriile la mijlocul locului de muncă la magazinul de hardware și menține munca în mișcare eficientă.

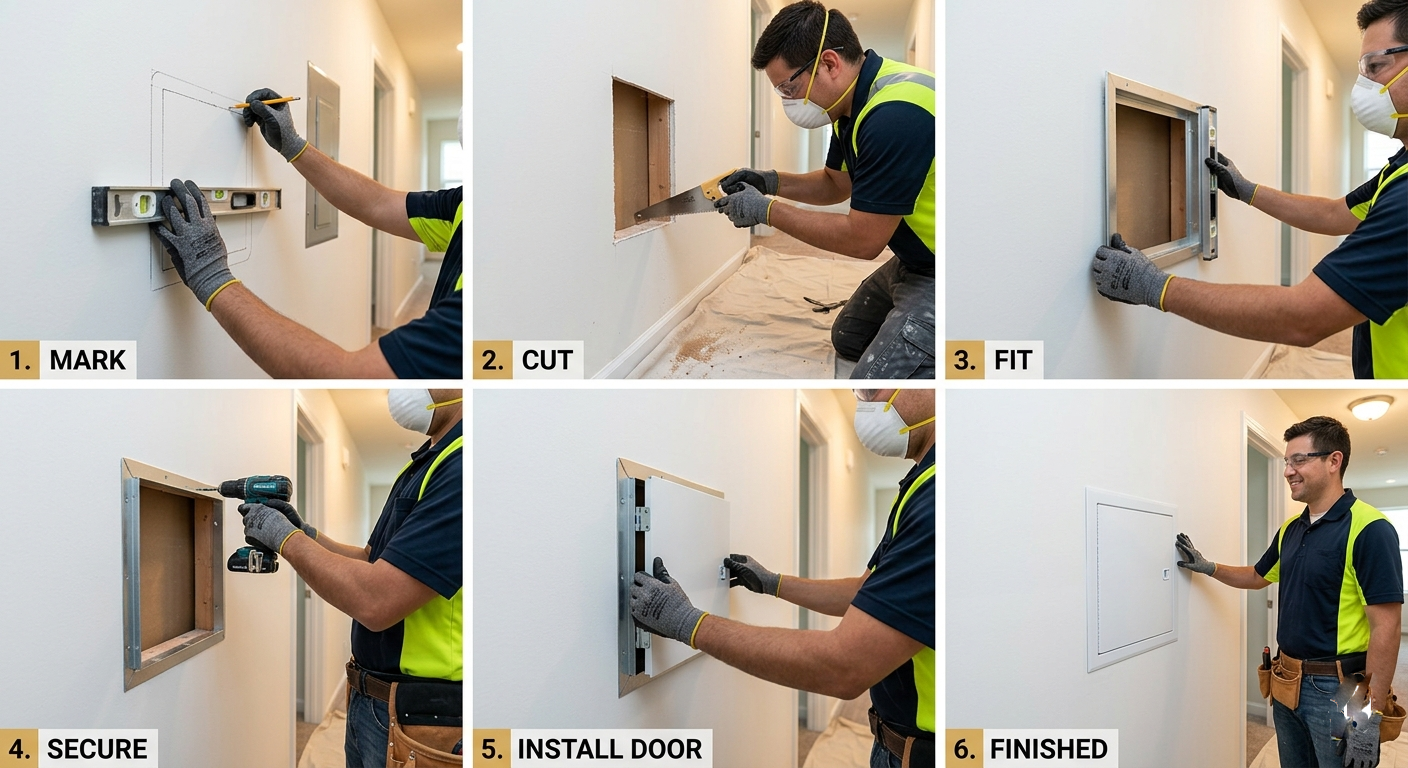

Instalare pas cu pas panou de acces gips-carton

Urmați acești pași în succesiune. Sarirea înainte – în special în ceea ce privește aspectul și încadrarea – este cauza principală a panourilor nealiniate și a apelurilor inverse.

Pasul 1: Localizați utilitare și marcați deschiderea

Utilizați un dispozitiv de găsire a știftului și un tester de tensiune fără contact pentru a confirma că nu trece fire, conducte sau conducte sub tensiune prin zona de tăiere planificată. Marcați centrul componentei țintă, apoi aranjați dimensiunile brute ale deschiderii cu un creion și un pătrat de încadrare. Verificați măsurătorile de două ori înainte de a tăia. Tăierea cablurilor sub tensiune sau a liniilor de alimentare cu cupru este periculoasă și costisitoare.

Pasul 2: Încadrați deschiderea

Dacă deschiderea se încadrează într-un compartiment existent, decupați mai întâi gips-cartonul din acel compartiment ( îl veți înlocui cu panoul). Instalați blocaj orizontal - de obicei cherestea de 2×4 - în partea de sus și de jos a deschiderii dorite, încuiat sau înșurubat între știfturile de flancare. În cazul în care panoul se întinde pe mai mult de un locaș de știfturi, adăugați un știft King și un știft de tuns pe fiecare parte și instalați capetele duble în partea de sus și de jos. Toate elementele cadrului trebuie să fie la același nivel cu fața știfturilor existente astfel încât cadrul panoului să fie plat.

Pasul 3: Tăiați gips-cartonul

Marcați gips-cartonul de-a lungul liniilor de aranjare cu un cuțit utilitar, apoi tăiați cu un ferăstrău sau un instrument oscilant. Țineți lama strânsă de cadrul pentru a produce o margine curată și susținută. Scoateți piesa tăiată. Dacă marginea de gips-carton de-a lungul părților laterale ale deschiderii nu este susținută (nici un știft în spatele ei), adăugați un bloc de suport de 2×4 pentru a oferi cadrul panoului ceva de fixat.

Pasul 4: Setați cadrul panoului

Glisați cadrul panoului în deschidere. Pentru panourile cu flanșă, flanșa se va suprapune față de gips-carton cu ¾ inch pe toate părțile. Verificați cadru pentru nivel și nivel - ajustați lamele dacă este necesar. Fixați cadrul prin găurile pre-găurite în cadru folosind șuruburile furnizate sau Șuruburi pentru gips-carton de 1-5/8 inchi la intervale de maxim 8 inci . Nu strângeți prea mult șuruburile de pe ramele din plastic, deoarece acest lucru va înclina cadrul și va împiedica ușa să se închidă.

Pasul 5: bandă și finisare (panouri cu flanșă de mărgele)

Aplicați un strat subțire de compus universal pentru îmbinări peste flanșa talonului, înglobând bandă de plasă în fiecare colț. Puneți compusul la 6-8 inci dincolo de marginea flanșei pentru o tranziție invizibilă. Aplicați un al doilea strat după prima uscare completă (de obicei 24 de ore). Slefuiti usor cu granulatie 120 inainte de amorsare. Trei straturi subțiri produc întotdeauna un rezultat mai plat decât un strat gros.

Pasul 6: Amorsați, vopsiți și instalați inserția ușii

Amorsați gips-cartonul finit și zona flanșei cu un grund pentru gips-carton PVA înainte de vopsire. Pentru panourile cu ușă de inserție de gips-carton, tăiați o bucată de gips-carton de ½ inch pentru a se potrivi în locașul tocului ușii, fixați-o cu clemele sau adeziv furnizate și finisați fața inserției pentru a se potrivi cu peretele. Agățați ușa de balamalele sau așezați-o în cadrul acesteia și testați zăvorul pentru o funcționare lină. Fața ușii trebuie să se așeze la 1/16 inch de suprafața peretelui înconjurător — orice alt spațiu este vizibil și indică o eroare de încadrare sau de instalare.

Instalarea panoului rezistent la foc: cerințe suplimentare pentru cod

Instalarea unui panou de acces rezistent la foc implică pași suplimentari dincolo de instalarea standard. Nerespectarea exactă a instrucțiunilor de instalare UL anulează lista și clasificarea la foc a întregului ansamblu de perete.

• Utilizați numai tipul și cantitatea de elemente de fixare specificate în instrucțiunile de instalare a produsului UL - înlocuirile nu sunt permise.
• Aplicați etanșant intumescent sau calfăt rezistent la foc în jurul întregului perimetru al cadrului unde acesta intră în contact cu gips-cartonul, conform instrucțiunilor din listă.
• Nu tăiați ușa panoului sau cadrul - orice modificare în câmp anulează lista.
• Etichetați panoul cu numărul de listare UL și gradul de rezistență la foc, dacă este cerut de codul local.
• Documentați instalarea panoului (model, număr UL, locație) pentru înregistrarea rezistenței la foc a clădirii.

Majoritatea jurisdicțiilor urmează secțiunea 716 IBC pentru panourile de acces rezistente la foc. Confirmați întotdeauna cu autoritatea care are jurisdicție (AHJ) înainte de a instala într-un ansamblu evaluat.

Greșeli frecvente de instalare și cum să le evitați

Alegerea dintre ramele din metal și plastic

Ambele materiale funcționează bine în aplicația potrivită. Decizia se rezumă la cerințele de încărcare, mediu și calitate a finisajului.

Rame din oțel și metal galvanizat

Cadrele din oțel sunt standardul profesional pentru aplicații comerciale, rezistente la incendiu și cu trafic ridicat. Oțelul laminat la rece de calibrul 16 gestionează impacturile accidentale fără a se îndoi. Finisajele galvanizate sau vopsite cu pulbere rezistă la coroziune în medii umede, cum ar fi în spatele pereților dușului sau în încăperile mecanice. Cadrele metalice acceptă, de asemenea, ancore de gips-carton mai fiabil, dacă alinierea greșită a cadrului necesită un punct de ancorare.

Rame din plastic (ABS).

Panourile din plastic ABS sunt mai ușoare, mai puțin costisitoare și nu vor rugini, ceea ce le face potrivite pentru aplicații rezidențiale cu umiditate ridicată, cum ar fi băi și spălătorii. Nu sunt potrivite pentru ansambluri rezistente la foc sau tavane mai mari de 12×12 inci datorită rigidității structurale mai mici. Cadrele din plastic sunt mai ușoare pentru instalarea unei singure persoane, deoarece cântăresc semnificativ mai puțin decât panourile echivalente din oțel.

Specificații panoului de acces pe tavan

Instalările pe tavan urmează aceiași pași de bază ca panourile de perete, dar introduc provocări unice: gravitația funcționează împotriva ta, iar panoul trebuie să-și susțină propria greutate în mod fiabil de-a lungul deceniilor.

• Utilizați întotdeauna un mecanism de oprire a balamalei pe panourile de tavan, astfel încât ușa să nu se deschidă peste 90 de grade și să încordeze balamaua.
• Pentru panouri mai mari de 16 × 16 inci în tavan, utilizați un cadru de oțel clasificat pentru utilizare pe tavan - ramele din plastic nu sunt adecvate.
• Instalați un cordon continuu de etanșare acustică între cadrul panoului și gips-cartonul tavanului pentru panouri în ansambluri fono-evaluate.
• Folosiți două persoane pentru panouri mai mari de 14×14 inchi - unul pentru a ține, unul pentru a fixa.
• Pentru trapele de acces la mansardă, IRC necesită un minim Valoare de izolare R-30 deasupra trapei în zonele climatice 3 și mai sus.

Întreținere și îngrijire pe termen lung

Un panou de acces pentru gips-carton instalat corect necesită întreținere minimă, dar o verificare anuală rapidă împiedică problemele mici să devină probleme costisitoare.

• Inspectați știfturile balamalei și mecanismele de blocare anual; aplicați o picătură de ulei de mașină dacă balamalele se simt rigide.
• Verificați etanșarea perimetrală a panourilor izolate și rezistente la foc pentru fisuri sau pierderi de compresie; înlocuiți garniturile intumescente sau din spumă la fiecare 10 ani sau când sunt vizibil degradate.
• Revopsiți fața ușii cu culoarea peretelui înconjurător după orice vopsire a încăperii pentru a menține aspectul întins.
• Nu vopsiți niciodată un panou închis. Dacă ușa este vopsită accidental pe cadru, folosiți un cuțit utilitar pentru a marca linia de vopsea înainte de a forța zăvorul.
• După orice lucrări de instalații sau electrice în spatele panoului, asigurați-vă că ușa se închide în continuare la nivel și zăvorul se blochează înainte de a finaliza lucrarea.

Referință rapidă: Selectarea tipului de panou în funcție de aplicație
