An trapa de acces este un panou, o ușă sau o deschidere încorporată în podele, tavane, pereți sau acoperișuri care oferă intrare în spații ascunse - cum ar fi spații de târaj, goluri de mansardă, urmăriri mecanice sau zone de utilitate - fără a fi nevoie să demolați structurile din jur. Trapa de acces potrivită economisește ore de muncă costisitoare de întreținere și este cerută legal în multe coduri de construcție pentru sistemele mecanice și electrice ascunse. Acest ghid acoperă fiecare tip major, standardele care le guvernează, cum să selectați trapa corectă pentru aplicația dvs. și cele mai bune practici pentru instalare și întreținere.
Trapele de acces servesc drept poarta de acces intre spatiile ocupate si infrastructura ascunsa. Supapele de închidere a instalațiilor sanitare, cutiile de joncțiune electrice, conductele HVAC și punctele de inspecție structurală se bazează pe trape pentru întreținerea de rutină. Fără ele, fiecare apel de întreținere riscă să rupă suprafețele finisate - adăugând costuri de reparație care depășesc rapid prețul original al trapei cu un factor de cinci sau mai mult.
Dincolo de comoditate, trapele de acces îndeplinesc funcții critice de siguranță și cod:
În clădirile comerciale, eșecul de a furniza trape de acces conforme poate duce la inspecții eșuate, întârzieri ale proiectelor și amenzi substanțiale - depășind uneori 10.000 USD per încălcare în jurisdicțiile cu aplicare strictă.
Trapele de acces sunt clasificate în primul rând în funcție de locația lor de montare și de cerințele de performanță ale mediului respectiv. Înțelegerea acestor categorii este punctul de plecare pentru fiecare decizie de specificare.

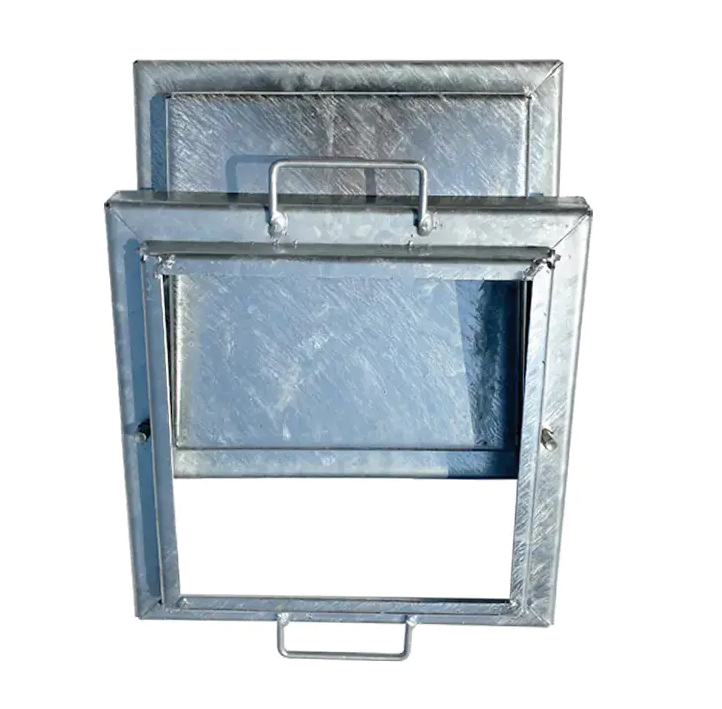

Trapele de podea sunt proiectate pentru a rezista la traficul pietonal și, în medii industriale, sarcinile cu stivuitorul. Sunt fabricate cu capace încastrate, astfel încât să se așeze la același nivel cu suprafața înconjurătoare. Materialele obișnuite ale cadrului includ oțel galvanizat la cald (pentru zone exterioare sau umede) și aluminiu (pentru aplicații sensibile la greutate). O trapă standard de podea cu o singură frunză pentru o clădire comercială măsoară de obicei 24 × 24 inchi, deși sunt disponibile dimensiuni personalizate de până la 96 × 96 inchi pentru accesul la echipamente mari.

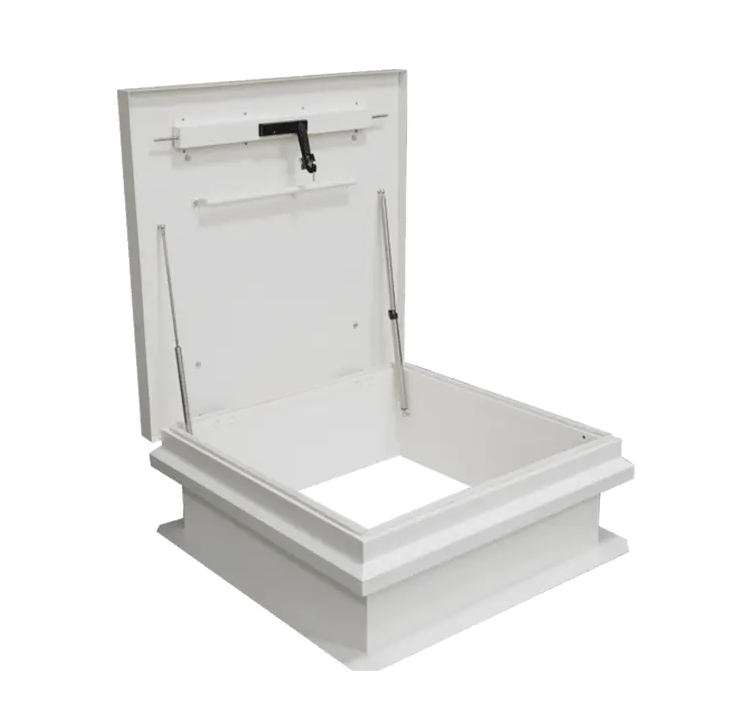

Trapele de acoperiș oferă acces sigur și rezistent la intemperii la acoperișuri pentru întreținerea HVAC, întreținerea antenei și ieșirea de urgență. Acestea trebuie să fie etanșe, rupte termic pentru a preveni condensul și suficient de puternice pentru a rezista ridicării vântului. ANSI/SPRI WH-1 este standardul industrial pentru rezistența la ridicarea vântului pe trapele de pe acoperiș. O trapă de acoperiș bine specificată include un mecanism de asistare a arcurilor de compresie - majoritatea modelelor țin ușa deschisă la 75° cu un braț de susținere pentru vânturi de până la 50 mph.
Aceste panouri sunt folosite pentru a ajunge la componente ascunse de instalații sanitare, electrice și HVAC în interioare rezidențiale și comerciale. Ramele de gips-carton permit panoului să fie tencuit la nivel și vopsit pentru a se potrivi cu peretele din jur, făcându-le aproape invizibile. Dimensiunile standard rezidențiale includ 12 × 12 in., 14 × 14 in. și 22 × 30 in. (acesta din urmă este minimul recomandat pentru intrarea personalului în conformitate cu majoritatea codurilor).
Trapele rezistente la foc sunt testate conform standardelor UL 10B (presiune pozitivă) sau UL 10C (presiune neutră) și li se atribuie cote orare - de obicei 1 oră sau 1,5 ore - care corespund ansamblului din jur. Acestea încorporează sigilii intumescente care se extind la temperaturi ridicate pentru a preveni răspândirea fumului și a flăcării. Instalarea unui panou neevaluat într-un ansamblu rezistent la foc este o încălcare a codului care poate anula lista întregului ansamblu.
Folosite în clădiri eficiente din punct de vedere energetic și în aplicații cu climă rece, aceste trape au garnituri perimetrale continue și miezuri de izolație rigidă cu valori R variind de obicei de la R-5 la R-20. În casele pasive sau proiectele cu zero net, o trapă de mansardă neizolată poate reprezenta o pondere disproporționată din pierderea totală de căldură - studiile arată că o singură trapă neizolată de 22 × 30 inch poate pierde la fel de multă căldură ca o secțiune de perete neizolat de 9 mp.
| Tip | Locație tipică | Standard cheie | Interval de dimensiuni comune | Capacitate de sarcină tipică |
|---|---|---|---|---|
| Trapa de podea | Punți din beton/oțel | ANSI A117.1, IBC | 24×24 in. – 96×96 in. | 300 – 2.500 lb |
| Trapa de acoperiș | Acoperișuri plate/cu pantă mică | ANSI/SPRI WH-1 | 24×36 in. – 36×60 in. | Evaluat de ridicare a vântului |
| Panou de perete/tavan | Gips-carton / ipsos | IBC 1209 | 6×6 in. – 48×48 in. | N/A (nestructural) |
| Trapa cu grad de incendiu | Ansambluri rezistente la foc | UL 10B / UL 10C | 12×12 in. – 36×36 in. | Evaluare 1 oră / 1,5 ore |
| Trapa izolata | Mansarda / spatii reci | IECC, ASHRAE 90.1 | 22×30 in. – 30×54 in. | R-5 până la R-20 |
Alegerea trapei greșite duce la încălcări ale codului, eșec prematur sau acces inadecvat. Evaluați următorii factori înainte de a specifica orice produs.
Trapele de podea din zonele pietonale au nevoie de o capacitate de încărcare de minimum 300 lb. Zonele vehiculelor necesită trape clasificate pentru încărcarea pe autostradă H-20 (până la 32.000 lb per axă). Specificați întotdeauna clasa de încărcare înainte de dimensiune, deoarece adâncimea cadrului structural se modifică semnificativ între valori nominale.
Alegerea materialului depinde de mediul de expunere:
Pentru accesul personalului, deschiderea liberă (nu diametrul exterior al cadrului) trebuie să fie de cel puțin 22 × 30 in. conform IBC și a majorității codurilor jurisdicționale. Accesul la echipament trebuie să fie dimensionat în jurul celei mai mari componente care trebuie să treacă - adăugați un spațiu liber de minim 4 inci pe toate părțile anvelopei echipamentului. Măsurați cu atenție deschiderea brută; Flanșele cadrului adaugă de obicei 2–4 inci pe latură la dimensiunea nominală a trapei.
Trapele de acces din zonele publice sau semi-publice ar trebui să aibă hardware rezistent la manipulare. Opțiunile includ încuietori cu cilindru cu cheie, încuietori slam cu arc și blocuri pentru lacăt. În infrastructura critică (tratarea apei, substații electrice), trapele încorporează frecvent mecanisme de dublă blocare și margini anti-levoare. Pentru trapele de acoperiș supuse cerințelor de ieșire, feroneria de panică care se deschide din interior fără cheie este obligatorie conform secțiunii 1010 IBC.
În clădirile condiționate, o trapă neizolată este o penalizare directă a energiei. Pentru conformitatea cu ASHRAE 90.1-2022, trapele de mansardă și spațiu de acces în zonele climatice 3–8 trebuie să îndeplinească valorile minime de izolare care se potrivesc acum cu ansamblul din jur. Trapele cu rating acustic - cu rating STC între 35 și 52 - sunt specificate pentru studiourile de înregistrare, unitățile medicale și camerele de servere în care izolarea fonică este critică.
Chiar și o trapă bine specificată va eșua prematur sau va crea pericole de siguranță dacă este instalată incorect. Urmați aceste instrucțiuni pentru performanță fiabilă pe termen lung.
Deschiderea brută trebuie să fie pătrată și plumbă până la 1/8 inch peste 4 ft. Bordurile de beton pentru trapele de podea trebuie să se întărească timp de cel puțin 28 de zile înainte de fixarea cadrului sau utilizați chit care nu se contracție pentru a umple golurile. Pentru trapele de acoperiș, înălțimea bordului trebuie să fie de cel puțin 8 inchi deasupra suprafeței acoperișului finit, conform recomandărilor NRCA, pentru a preveni pătrunderea apei.
Șuruburile de ancorare sau plăcile de sudură trebuie să fie dimensionate pentru a transfera sarcinile de proiectare în structura înconjurătoare. O eroare comună este ancorarea cadrelor trapei de podea pe plăci de acoperire nestructurale, mai degrabă decât pe placa structurală de dedesubt - acest lucru poate duce la așezarea sau rotația cadrului sub sarcină. Pentru aplicații de zidărie, utilizați ancore din oțel inoxidabil sau galvanizate la cald pentru a preveni coroziunea galvanică la punctul de conectare.
Cea mai frecventă cauză a scurgerilor din trapa de acoperiș este integrarea necorespunzătoare cu membrana acoperișului, mai degrabă decât o trapă defectă. Membrana ar trebui să se poată în sus și peste bordură conform cerințelor producătorului de acoperiș - de obicei, un picior vertical de minim 6 inchi. Aplicați bandă intermitent la toate colțurile și cusăturile. Nu vă bazați niciodată doar pe calafate pentru a etanșa îmbinarea bordului cu puntea.
După instalare, testați fiecare componentă operațională:
Trapele de acces sunt adesea trecute cu vederea în timpul întreținerii de rutină a clădirii, ceea ce duce la balamale gripate, cadre corodate și garnituri compromise - toate descoperite în cel mai rău moment posibil. Un program structurat de inspecție previne eșecurile de urgență.
Înlocuiți o trapă atunci când: cadrul prezintă coroziune sau deformare structurală; ușa nu se mai închide la nivel după reglarea feroneriei; eticheta de rezistență la foc lipsește sau este ilizibilă (ansamblul își pierde lista UL); sau trapa precede cerințele actuale ale codului pentru ocuparea dvs. Costul de înlocuire al unei trape comerciale standard - de obicei 200-1.500 USD în funcție de tip și dimensiune - este mult mai mic decât expunerea la răspundere a unei unități neconforme sau eșuate.
Contractorii cu experiență și managerii de unități se confruntă în continuare cu aceleași erori recurente. Cunoașterea lor în avans previne reprelucrarea costisitoare.
În construcțiile rezidențiale, cele mai critice locații ale trapei sunt mansarda (minimum 22 × 30 inchi deschidere liberă conform IRC R807.1), spațiul de acces (minimum 18 × 24 in. conform IRC R408.4) și panourile de acces la baie sau bucătărie în spatele supapelor de instalații sanitare. Trapele izolate de mansardă cu o valoare R care se potrivește cu izolația din jur reduc pierderile de căldură și sunt din ce în ce mai impuse de codurile energetice din zonele climatice 4 și mai sus.
Clădirile mai mari se bazează pe o matrice coordonată de trape planificate în timpul fazei de proiectare. Inginerii mecanici specifică de obicei locațiile trapei pe planurile de tavan reflectate și planurile de etaj ca parte a documentelor contractuale. Un spital de dimensiuni medii, de exemplu, poate conține peste 200 de panouri individuale de acces care deservesc sisteme sanitare, gaze medicale, electrice și HVAC - fiecare selectat pentru a se potrivi cerințelor de performanță ale ansamblului său înconjurător.
Stațiile de tratare a apelor uzate, centralele electrice și tunelurile folosesc trape de podea rezistente, construite pentru a rezista la traficul pietonal constant, expunerea la substanțe chimice și, ocazional, încărcături de vehicule. Canalele de scurgere încastrate în jurul cadrului împiedică infiltrarea apei. În scenariile de intrare în spațiu închis (CSE) reglementate de OSHA 1910.146, dimensiunile deschiderii trapei și geometria de apropiere trebuie să permită intrarea în EIP complet, inclusiv aparatul de respirat autonom.
